การเติมฟิล์มบาง ๆ แบบโปร่งใส (TCTFs) อย่างมีประสิทธิภาพเป็นกระบวนการที่สำคัญในการเพิ่มประสิทธิภาพการทำงานของพวกเขาสำหรับการใช้งานที่หลากหลายรวมถึงหน้าจอสัมผัสเซลล์แสงอาทิตย์และแสงอินทรีย์ - เปล่งไดโอด (OLEDs) เป็นซัพพลายเออร์ของฟิล์มบางสื่อนำไฟฟ้าโปร่งใสฉันเข้าใจถึงความสำคัญของเทคนิคนี้และรวบรวมข้อมูลเชิงลึกที่มีค่าเกี่ยวกับวิธีการบรรลุยาสลบที่มีประสิทธิภาพ
ทำความเข้าใจกับฟิล์มบาง ๆ ที่มีความโปร่งใส
ก่อนที่จะเจาะลึกลงไปในกระบวนการยาสลบสิ่งสำคัญคือต้องเข้าใจว่าฟิล์มบาง ๆ นำไฟฟ้าโปร่งใสคืออะไร TCTFs เป็นวัสดุที่มีทั้งการนำไฟฟ้าสูงและความโปร่งใสทางแสง วัสดุที่ใช้กันมากที่สุดสำหรับ TCTFs ได้แก่ Indium Tin Oxide (ITO), อลูมิเนียม - สารออกไซด์ของสารออกไซด์ (AZO) และวัสดุที่ใช้คาร์บอนเช่นกราฟีน
ภาพยนตร์เหล่านี้ใช้กันอย่างแพร่หลายเนื่องจากการผสมผสานที่เป็นเอกลักษณ์ของคุณสมบัติ ยกตัวอย่างเช่นในอุตสาหกรรมการแสดงผลพวกเขาอนุญาตให้มีการส่งแสงในขณะเดียวกันก็ช่วยให้สัญญาณไฟฟ้าดำเนินการซึ่งเป็นสิ่งจำเป็นสำหรับฟังก์ชั่นหน้าจอสัมผัส ในเซลล์แสงอาทิตย์ TCTFs สามารถทำหน้าที่เป็นขั้วไฟฟ้ารวบรวมผู้ให้บริการประจุที่สร้างขึ้นในขณะที่ปล่อยให้แสงแดดผ่านไปยังชั้นที่ใช้งานอยู่
เหตุใดจึงจำเป็นต้องมีการเติม
ยาสลบเป็นกระบวนการของการแนะนำสิ่งสกปรกโดยเจตนาลงในวัสดุเซมิคอนดักเตอร์เพื่อปรับเปลี่ยนคุณสมบัติทางไฟฟ้า ในกรณีของ TCTFS การเติมสารเสพติดสามารถปรับปรุงค่าการนำไฟฟ้าได้อย่างมีนัยสำคัญโดยไม่ต้องเสียสละความโปร่งใสมากเกินไป ด้วยการเพิ่มอะตอมเจือปนที่เฉพาะเจาะจงจำนวนผู้ให้บริการประจุ (ทั้งอิเล็กตรอนหรือหลุม) ในฟิล์มสามารถเพิ่มขึ้นได้นำไปสู่การนำไฟฟ้าที่เพิ่มขึ้น
ตัวอย่างเช่นใน ITO การเพิ่มอะตอมดีบุก (SN) ไปยังอินเดียมออกไซด์ (in₂o₃) เพิ่มจำนวนอิเล็กตรอนอิสระซึ่งรับผิดชอบการนำไฟฟ้า ในทำนองเดียวกันใน Azo, อลูมิเนียม (AL) ยาสลบในสังกะสีออกไซด์ (ZNO) สร้างผู้ให้บริการที่มีประจุเพิ่มขึ้นเพื่อปรับปรุงการนำไฟฟ้าของภาพยนตร์
ประเภทของสารเจือปน
มีสารเจือปนหลายประเภทที่สามารถใช้สำหรับ TCTFS และตัวเลือกขึ้นอยู่กับวัสดุพื้นฐานของฟิล์มและคุณสมบัติที่ต้องการ
สารเจือปนโลหะ
สารเจือปนโลหะเช่นดีบุกใน Ito และอลูมิเนียมใน Azo ถูกนำมาใช้กันอย่างแพร่หลาย โลหะเหล่านี้มีสถานะวาเลนซ์ที่แตกต่างกันเมื่อเทียบกับอะตอมของโฮสต์ในเซมิคอนดักเตอร์ซึ่งนำไปสู่การสร้างผู้ให้บริการค่าใช้จ่ายฟรี ตัวอย่างเช่นดีบุกมีสถานะ +4 วาเลนซ์ในขณะที่อินเดียมมีสถานะ +3 วาเลนซ์ เมื่อดีบุกทดแทนสำหรับอินเดียมในin₂o₃อิเล็กตรอนพิเศษจะถูกปล่อยออกมาเพิ่มความเข้มข้นของอิเล็กตรอนและทำให้ค่าการนำไฟฟ้า
ไม่ใช่สารเจือปนโลหะ
ยังสามารถใช้สารเจือปนที่ไม่เป็นโลหะเช่นไนโตรเจนและฟลูออรีนโดยเฉพาะใน TCTF ที่ใช้ออกไซด์ ตัวอย่างเช่นไนโตรเจนใน ZnO สามารถแนะนำระดับตัวรับเพิ่มความเข้มข้นของรู ฟลูออรีนยาสลบในดีบุกออกไซด์ (SNO₂) สามารถเพิ่มความคล่องตัวของอิเล็กตรอนและการนำไฟฟ้าของฟิล์ม
วิธียาสลบ
มีวิธีการหลายวิธีสำหรับการเติม TCTFS แต่ละวิธีมีข้อดีและข้อเสียของตัวเอง
การสะสมไอทางกายภาพ (PVD)
PVD เป็นวิธีที่ใช้กันอย่างแพร่หลายในการฝากและยาสลบ TCTFS ในกระบวนการนี้วัสดุฐานและเจือปนจะถูกระเหยกลายเป็นไอในห้องสูญญากาศจากนั้นควบแน่นลงบนพื้นผิวเพื่อสร้างฟิล์มบาง ๆ การสปัตเตอร์เป็นเทคนิค PVD ทั่วไปซึ่งไอออนจะถูกเร่งไปยังเป้าหมาย (วัสดุพื้นฐานและส่วนผสมเจือปน) ทำให้อะตอมที่วางอยู่บนพื้นผิว
ข้อดีอย่างหนึ่งของ PVD คือช่วยให้สามารถควบคุมความหนาของฟิล์มได้อย่างแม่นยำและความเข้มข้นของสารเจือปน อย่างไรก็ตามต้องใช้อุปกรณ์ที่มีราคาแพงและสภาพแวดล้อมที่สูง - สุญญากาศซึ่งสามารถเพิ่มต้นทุนการผลิต
การสะสมไอสารเคมี (CVD)
CVD เกี่ยวข้องกับปฏิกิริยาทางเคมีของสารตั้งต้นก๊าซบนพื้นผิวพื้นผิวเพื่อสร้างฟิล์มบาง เจือปนสามารถแนะนำเป็นส่วนหนึ่งของก๊าซสารตั้งต้น ตัวอย่างเช่นในการสะสมของ AZO, diethylzinc (DEZ) และ trimethylaluminum (TMA) สามารถใช้เป็นสารตั้งต้นสำหรับสังกะสีและอลูมิเนียมตามลำดับ
CVD สามารถผลิตฟิล์มคุณภาพสูงด้วยการยึดเกาะที่ดีกับสารตั้งต้น นอกจากนี้ยังช่วยให้การสะสมของภาพยนตร์พื้นที่ขนาดใหญ่ อย่างไรก็ตามกระบวนการอาจซับซ้อนและตัวเลือกของสารตั้งต้นมี จำกัด เนื่องจากปฏิกิริยาและความเป็นพิษของพวกเขา
วิธีแก้ปัญหา - วิธีการตาม
วิธีการแก้ปัญหา - วิธีการอิงเช่นสปิน - การเคลือบและการเคลือบ - การเคลือบนั้นค่อนข้างง่ายและมีราคา - มีประสิทธิภาพ ในวิธีการเหล่านี้วัสดุฐานและเจือปนจะถูกละลายในตัวทำละลายที่เหมาะสมเพื่อสร้างสารละลายซึ่งจะถูกนำไปใช้กับสารตั้งต้น สปิน - การเคลือบเกี่ยวข้องกับการปั่นสารตั้งต้นด้วยความเร็วสูงเพื่อแพร่กระจายสารละลายอย่างสม่ำเสมอในขณะที่การเคลือบ - การเคลือบจะเกี่ยวข้องกับการจุ่มสารตั้งต้นลงในโซลูชันแล้วถอนออกในอัตราที่ควบคุม
วิธีการแก้ปัญหา - วิธีการที่ใช้นั้นเหมาะสำหรับการผลิตขนาดใหญ่และสามารถรวมเข้ากับกระบวนการผลิตม้วนได้อย่างง่ายดาย อย่างไรก็ตามภาพยนตร์ที่ผลิตอาจมีคุณภาพต่ำกว่าเมื่อเทียบกับที่ผลิตโดย PVD หรือ CVD และการควบคุมความเข้มข้นของสารเจือปนและความหนาของฟิล์มอาจเป็นเรื่องที่ท้าทายมากขึ้น
ปัจจัยที่มีผลต่อประสิทธิภาพการเติม
มีหลายปัจจัยที่อาจส่งผลกระทบต่อประสิทธิภาพของการเติมใน TCTFS
ความเข้มข้นของเจือปน
ความเข้มข้นของเจือปนเป็นปัจจัยสำคัญ หากความเข้มข้นของเจือปนต่ำเกินไปการปรับปรุงการนำไฟฟ้าจะน้อยที่สุด ในทางกลับกันหากความเข้มข้นของสารเจือปนสูงเกินไปก็สามารถนำไปสู่การกระจายตัวของผู้ให้บริการประจุที่เพิ่มขึ้นซึ่งอาจลดค่าการนำไฟฟ้าและยังทำให้เกิดความโปร่งใสลดลงเนื่องจากการก่อตัวของกลุ่มสิ่งเจือปน
อุณหภูมิพื้นผิว
อุณหภูมิพื้นผิวในระหว่างกระบวนการยาสลบอาจส่งผลกระทบอย่างมีนัยสำคัญต่อการรวมตัวกันของสารเจือปนลงในฟิล์ม อุณหภูมิพื้นผิวที่สูงขึ้นสามารถเพิ่มการแพร่กระจายของอะตอมเจือปนลงในตาข่ายซึ่งนำไปสู่ประสิทธิภาพการเติมที่ดีขึ้น อย่างไรก็ตามอุณหภูมิที่มากเกินไปอาจทำให้เกิดการย่อยสลายความร้อนของฟิล์มหรือสารตั้งต้น
การหลอม
การหลอมเป็นกระบวนการบำบัดความร้อนแบบโพสต์ที่สามารถปรับปรุงผลึกของฟิล์มและการกระจายของสารเจือปน ด้วยการหลอมฟิล์มที่อุณหภูมิที่เหมาะสมอะตอมเจือปนสามารถรวมเข้ากับตาข่ายได้ดีขึ้นลดข้อบกพร่องและปรับปรุงคุณสมบัติทางไฟฟ้าและแสงของฟิล์ม
การควบคุมคุณภาพและการจำแนกลักษณะ
หลังจากยาสลบมันเป็นสิ่งสำคัญในการควบคุมคุณภาพและการจำแนกลักษณะของ TCTFs เพื่อให้แน่ใจว่าพวกเขาตรงตามข้อกำหนดที่ต้องการ
ลักษณะไฟฟ้า
เทคนิคต่าง ๆ เช่นการวัดโพรบสี่จุดสามารถใช้ในการวัดความต้านทานแผ่นของฟิล์มซึ่งเป็นตัวชี้วัดค่าการนำไฟฟ้า การวัดเอฟเฟกต์ฮอลล์ยังสามารถใช้เพื่อกำหนดความเข้มข้นของผู้ให้บริการและการเคลื่อนย้ายให้ข้อมูลรายละเอียดเพิ่มเติมเกี่ยวกับคุณสมบัติทางไฟฟ้าของฟิล์ม
การจำแนกลักษณะทางแสง
การวัดการส่งสัญญาณและการสะท้อนแสงสามารถใช้เพื่อประเมินความโปร่งใสของฟิล์ม สเปกโตรโฟโตมิเตอร์มักใช้ในการวัดการส่งผ่านของฟิล์มในช่วงของความยาวคลื่น
แอปพลิเคชันของ TCTFs เจือ
TCTFs เจือมีแอพพลิเคชั่นที่หลากหลาย
เทคโนโลยีแสดงผล
ในอุตสาหกรรมการแสดงผล TCTFs เจือถูกนำมาใช้ในหน้าจอสัมผัสจอแสดงผลคริสตัลของเหลว (LCDs) และ OLED ค่าการนำไฟฟ้าและความโปร่งใสสูงของพวกเขาทำให้พวกเขาเหมาะสำหรับการส่งสัญญาณไฟฟ้าในขณะที่ให้แสงผ่านผ่านทำให้การทำงานของจอแสดงผลเหล่านี้
พลังงานแสงอาทิตย์
ในเซลล์แสงอาทิตย์ TCTFs เจือสามารถใช้เป็นขั้วไฟฟ้าโปร่งใส พวกเขารวบรวมผู้ให้บริการประจุที่เกิดจากการดูดซึมของแสงแดดในขณะที่ช่วยให้ปริมาณแสงแดดสูงสุดในการเข้าถึงชั้นที่ใช้งานของเซลล์แสงอาทิตย์ปรับปรุงประสิทธิภาพโดยรวมของอุปกรณ์
เครื่องตรวจจับแสง
TCTFs เจือยังสามารถใช้ในเครื่องตรวจจับแสงซึ่งพวกเขาสามารถทำหน้าที่เป็นผู้ติดต่อที่มีความโปร่งใส ความสามารถในการดำเนินการไฟฟ้าและส่งแสงทำให้เหมาะสำหรับการแปลงสัญญาณแสงเป็นสัญญาณไฟฟ้า
ข้อเสนอของเราในฐานะซัพพลายเออร์

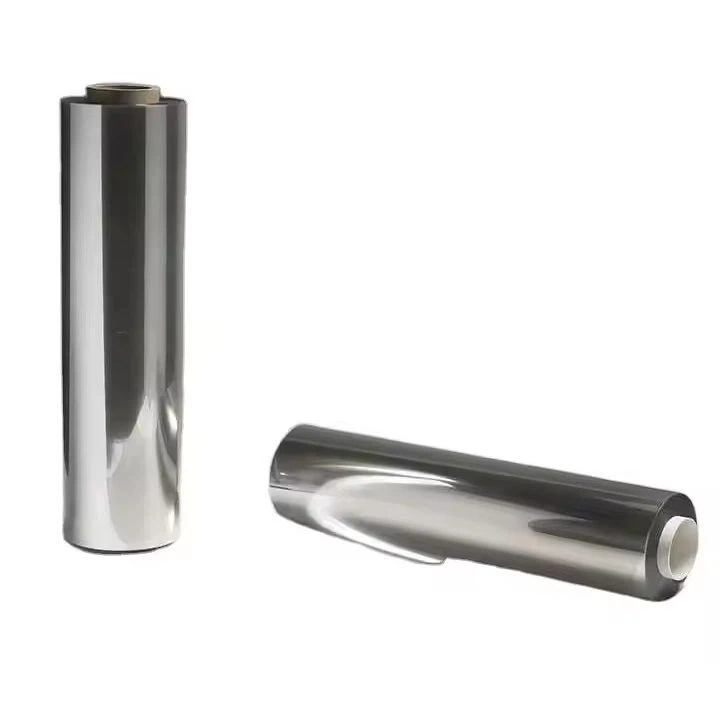

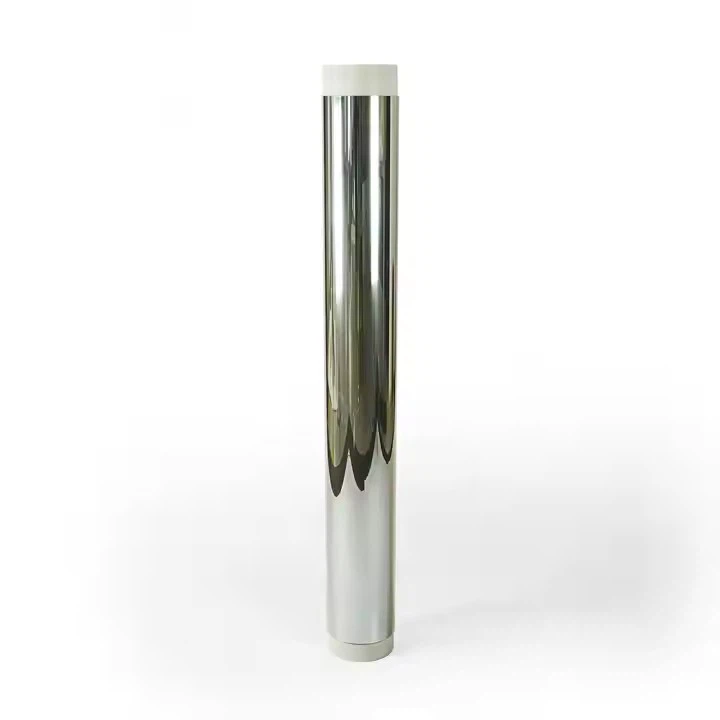

เป็นซัพพลายเออร์ของฟิล์มบางสื่อนำไฟฟ้าโปร่งใสเรานำเสนอผลิตภัณฑ์ที่หลากหลายรวมถึงภาพยนตร์นำไฟฟ้า PIและภาพยนตร์นำไฟฟ้าสัตว์เลี้ยง- ภาพยนตร์ของเราได้รับการเจืออย่างระมัดระวังโดยใช้เทคนิคขั้นสูงเพื่อให้แน่ใจว่าการนำไฟฟ้าและความโปร่งใสสูง
เรามีทีมงานนักวิจัยและช่างเทคนิคที่มีประสบการณ์ซึ่งกำลังทำงานอย่างต่อเนื่องในการปรับปรุงกระบวนการยาสลบและคุณภาพของผลิตภัณฑ์ นอกจากนี้เรายังสามารถให้บริการโซลูชั่นที่กำหนดเองตามข้อกำหนดเฉพาะของลูกค้าของเราไม่ว่าจะเป็นแอปพลิเคชันเฉพาะหรือชุดคุณสมบัติทางไฟฟ้าและแสงเฉพาะ
ติดต่อเราเพื่อรับการจัดซื้อ
หากคุณมีความสนใจในภาพยนตร์บาง ๆ ที่มีความโปร่งใสและต้องการหารือเกี่ยวกับความต้องการการจัดซื้อของคุณเราขอเชิญคุณติดต่อเรา ทีมขายของเราพร้อมที่จะช่วยเหลือคุณในคำถามใด ๆ ที่คุณอาจมีและเพื่อให้ข้อมูลผลิตภัณฑ์และราคาโดยละเอียด การเติมฟิล์มบาง ๆ ที่มีความโปร่งใสเป็นกระบวนการที่ซับซ้อน แต่คุ้มค่า โดยการทำความเข้าใจหลักการวิธีการและปัจจัยที่เกี่ยวข้องเราสามารถผลิต TCTF ที่มีคุณภาพสูงซึ่งตอบสนองความต้องการที่หลากหลายของอุตสาหกรรมต่างๆ
การอ้างอิง
- Ma Green, "เซลล์แสงอาทิตย์ซิลิคอนที่มีประสิทธิภาพสูง," วัสดุพลังงานแสงอาทิตย์และเซลล์แสงอาทิตย์, Vol. 92, no. 4, pp. 438 - 442, 2008
- CG Granqvist, "ตัวนำโปร่งใสเป็นวัสดุพลังงานแสงอาทิตย์: การทบทวนแบบพาโนรามา," วัสดุพลังงานแสงอาทิตย์และเซลล์แสงอาทิตย์, ฉบับที่ 91, no. 1, pp. 152 - 166, 2007
- SM SZE และ KK NG, "ฟิสิกส์ของอุปกรณ์เซมิคอนดักเตอร์," Wiley, 2007
